DOORMASTER SMART 4+n - Suona il campanello e risponde il telefono collegato

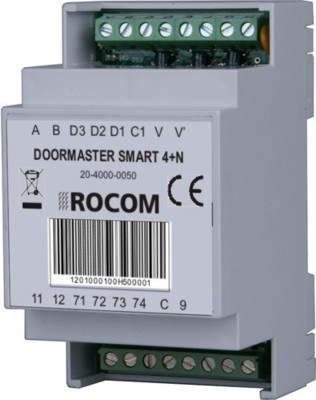

DOORMASTER SMART 4+n

DOORMASTER SMART 4+N permette il collegamento di portieri elettrici tipo 4+1 (microfono, altoparlante, massa, alimentazione, linea di chiamata) con centralini telefonici di vario tipo, usando linee telefoniche analogiche.
Al dispositivo possono essere collegati fino a 4 pulsanti di chiamata, per ognuno dei quali si può programmare, da tastiera a toni, il numero telefonico associato.
Questa modalità permette quindi la teleprogrammazione.
Alla pressione di un pulsante di chiamata, viene automaticamente impegnata la linea telefonica e selezionato il numero telefonico associato (max 16 cifre).
La risposta viene collegata alla postazione esterna, quindi chi ha suonato potrà parlare con chi risponde, ovunque si trovi.
Il chiamato, se crede, potrà azionare uno dei 3 relè di comando, ad esempio quello dell'apriporta, premendo la relativa cifra codice sulla sua tastiera.
SERVIZI STANDARD
  • Programmazione tramite tastiera MF e accesso tramite password.
  • Per ogni tasto di chiamata è possibile programmare un numero telefonico da 1 a 16 cifre (1-0,*,#,flash,pausa).
  • Risposta automatica alle chiamate entranti programmabile.
  • Funzione dei contatti di comando (manuale o automatica) programmabile per ogni singolo contatto.
  • Disconnessione automatica linea telefonica dopo attivazione contatto di comando programmabile per ogni contatto.
  • Funzione tasto di chiamata (con o senza svincolo e selezione automatica dopo attivazione tasto successivo).
  • Circuito vivavoce evoluto.
  • Chiusura linea telefonica manuale tramite codice MF.
  • Filtraggio immissione codice MF da esterno.
  • Collegamento ad ogni tipo di linea telefonica analogica derivata con soli due fili.
  • LED di stato a 3 colori.
  • Collegamento microfono.
  • Collegamento altoparlante.
  • Collegamento massa fonica (con funzione gancio).
  • Fino a 4 pulsanti di chiamata (alimentati o non alimentati).
  • Quattro contatti di comando.

FUNZIONI PROGRAMMABILI TASTO DI CHIAMATA
Per ogni singolo tasto di chiamata è programmabile:
  1. volume microfono
  2. volume altoparlante
  3. regolazione del volume altoparlante durante la conversazione tramite toni MF
  4. password
  5. codici attivazione contatti di comando
  6. tempo massimo impegno linea da 30 a 999 secondi
  7. tempo attivazione e ritardi attivazione/disattivazione per ciascun contatto di comando
  8. riconoscimento toni (un tono di chiamata, tre toni di occupato, tabelle predefinite)
  9. riconoscimento del silenzio da 1 a 99 secondi per la chiusura automatica della linea telefonica
DATI TECNICI
Alimentazione: 12 Vca/cc, max. 100mA.
Carico max. contatti di comando 2: 24 Vac/dc 0,5 A. - contatti di comando da 3 a 5: 24 Vac/dc 1 A.
Temperatura di esercizio: -5°/+45°C.
Dimensioni: 52x89x57mm – Scatola DIN 3 unità DIN A.
Approvazione: CE, RoHS, WEEE
REFERENZE PRINCIPALI:
Legrand-Bticino
Descrizione e caratteristiche

Manuale Doormaster Smart4+n
