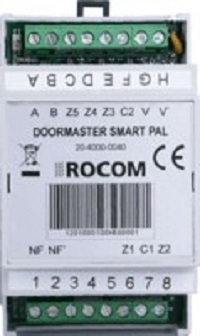

DOORMASTER SMART PAL
DOORMASTER SMART è una linea di prodotti per il collegamento di portieri elettrici o impianti di diffusione sonora con centralini telefonici di vario tipo usando linee telefoniche analogiche. Gli adattatori possono essere usati per collegare sistemi citofonici esistenti con un centralino telefonico o per integrare questi ultimi con impianti citofonici di grande capacità.
Al dispositivo possono essere collegati fino a quattro pulsanti di chiamata.
Per ogni pulsante è possibile programmare un numero telefonico.
La programmazione viene effettuata tramite toni MF.
Inoltre è possibile la teleprogrammazione.
Premendo un pulsante di chiamata la linea telefonica viene impegnata ed il numero telefonico da 1 a 16 cifre viene selezionato.
Quando la parte chiamata risponde, questa viene collegata automaticamente con la postazione esterna.
Tramite codici MF è possibile attivare uno dei 5 contatti di comando per attivare l'apriporta o funzioni equivalenti.
La linea di prodotti prevede 3 varianti per il collegamento di portieri elettrici di tipo FTZ o tradizionali con cablaggio 4+1.
Una versione speciale prevede la possibilità di interfacciare impianti di diffusione sonora.
Servizi specifici per il DOORMASTER SMART PAL
- Interfaccia verso impianti di diffusione sonora (ingresso AUX amplificatori)
- 5 contatti di comando per accensione/spegnimento amplificatore o selezione zona di diffusione.
SERVIZI STANDARD
- Programmazione tramite codici MF e accesso tramite password.
- Per ogni tasto di chiamata è possibile programmare un numero telefonico da 1 a 16 cifre (1-0,*,#,flash,pausa).
- Risposta automatica alle chiamate entranti programmabile.
- Funzione dei contatti di comando (manuale o automatica) programmabile per ogni singolo contatto.
- Disconnessione automatica linea telefonica dopo attivazione contatto di comando programmabile per ogni contatto.
- Funzione tasto di chiamata (con o senza svincolo e selezione automatica dopo attivazione tasto successivo).
Per ogni singolo tasto di chiamata è programmabile:- volume microfono- volume altoparlante- modifica del volume altoparlante durante la conversazione tramite toni MF- password- codici attivazione contatti di comando- tempo massimo impegno linea programmabile da 30 a 999 secondi- tempo attivazione e ritardi attivazione/disattivazione per ciascun contatto di comando- riconoscimento toni (un tono di chiamata, tre toni di occupato, tabelle predefinite)- chiusura linea automatica tramite riconoscimento del silenzio con durata programmabile da 1 a 99 secondi
- Circuito vivavoce evoluto.
- Chiusura linea telefonica manuale tramite codice MF.
- Filtraggio immissione codice MF da esterno.
- Collegamento ad ogni tipo di linea telefonica analogica derivata con soli due fili.
- LED di stato a 3 colori.
DATI TECNICI
Alimentazione: 12 Ca/cc, max. 100mA.
Carico max. contatti di comando 1-2: 24 Vac/dc 0,5 A.
Carico max. contatti di comando da 3 a 5: 24 Vac/dc 1 A.
Temperatura di esercizio: -5°/+45°C.
Dimensioni: 52x89x57mm – Scatola DIN 3 unità DIN A.
Approvazione: CE, RoHS, WEEE
REFERENZE PRINCIPALI:
Legrand-Bticino.
